1. Giới thiệu chung & Công dụng chính

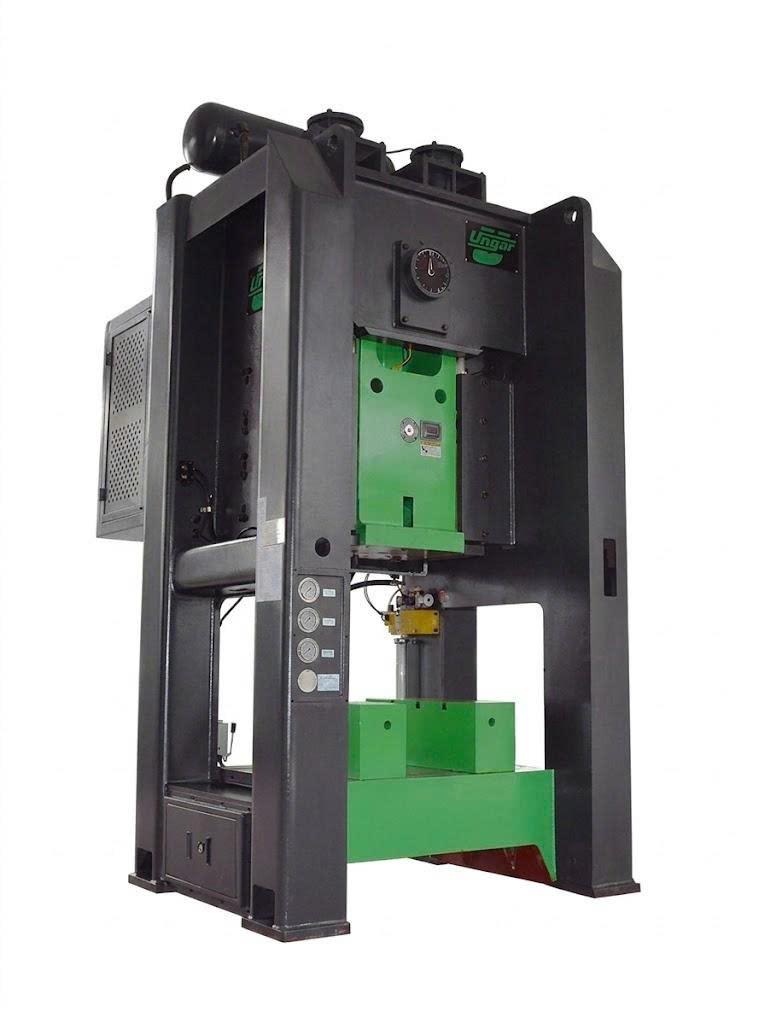

Máy dập thân chữ C khí nén Ungar 800KN là dòng máy đột dập cao cấp, chuyên dùng để gia công cắt, dập định hình, đột lỗ và uốn kim loại tấm với độ chính xác cao.

• Ứng dụng tiêu biểu: Sản xuất linh kiện ô tô – xe máy, dập bo mạch và đầu nối điện tử, sản xuất thiết bị gia dụng (vỏ tủ lạnh, máy giặt, lò vi sóng) và các sản phẩm cơ khí phụ trợ quy mô công nghiệp.

2. Ưu điểm nổi bật

• Vận hành thông minh: Điều khiển qua màn hình cảm ứng, tự động đếm và xếp chồng thành phẩm ở cuối dây chuyền.
• Độ chính xác & Độ bền cao: Thân máy hàn bằng tấm thép cường độ cao chống rung. Ray dẫn hướng chữ nhật 6 mặt kéo dài giúp đầu trượt chuyển động tịnh tiến cực kỳ chuẩn xác.
• Động cơ cao cấp: Sử dụng động cơ truyền động chính của thương hiệu Siemens, kết hợp van DUPLEX nhập khẩu và bộ ly hợp/phanh khí nén an toàn.
• Hệ thống bôi trơn & Bảo vệ tối ưu: Tích hợp hệ thống bôi trơn tuần hoàn cưỡng bức điện tử và cơ chế bảo vệ quá tải thủy lực giúp ngăn ngừa tối đa sự cố vỡ khuôn.

3. Thông số kỹ thuật chi tiết

• Tên sản phẩm: Máy dập thân chữ C khí nén Ungar 800KN
• Lực dập định mức: 800 KN (Tương đương 80 tấn áp lực)
• Tần số/Tốc độ dập: 20 - 70 lần/phút
• Tổng công suất: 15 kW
• Trọng lượng tịnh: 11,000 kg (11 Tấn)
• Kích thước máy (Dài x Rộng x Cao): 2500 x 1300 x 3800 mm
• Kích thước đầu trượt: 240 / 260 mm (Tùy chọn)
• Khoảng cách từ tâm đầu trượt đến thân máy: 610 mm
• Kích thước bàn làm việc: 1000 (Dài) x 220 (Rộng) x 300 (Cao) mm (Trang bị 02 bàn điều chỉnh)
• Chiều cao lắp khuôn lớn nhất: 450 mm
• Khoảng điều chỉnh khuôn lớn nhất: 80 mm (Điều chỉnh điện tử, hiển thị số kỹ thuật số)
• Kích thước lỗ đáy đầu trượt: 520 x 520 mm / 340 x 460 mm
• Kích thước lỗ tâm (Đường kính x Độ sâu): 50 x 90 mm

4. Điều kiện lắp đặt và vận hành

Để đảm bảo máy hoạt động an toàn, ổn định và đạt hiệu suất tối đa, nhà xưởng cần đáp ứng các điều kiện lắp đặt sau:

• Nguồn điện: Điện áp 380V, tần số 50/60Hz, nguồn điện 3 Pha ổn định để đáp ứng tổng công suất 15 kW của động cơ.

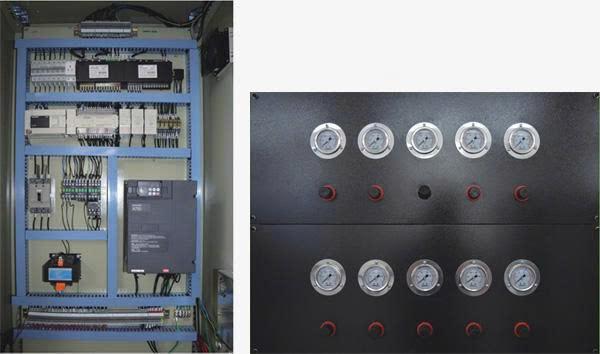

• Nguồn khí nén: Phải có hệ thống cấp khí nén nhà xưởng liên tục, áp suất ổn định để cung cấp cho 12 van điện từ điều áp độc lập và 4 bình tích áp của máy.

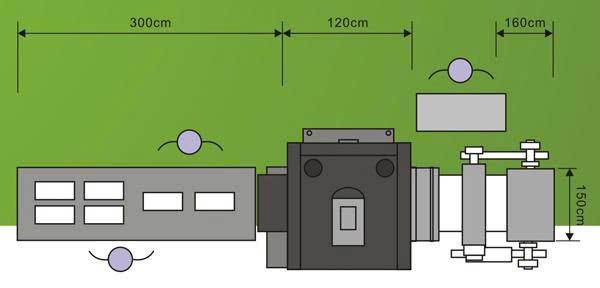

• Mặt sàn nhà xưởng: Sàn bê tông chịu lực tốt, bằng phẳng tuyệt đối, có khả năng chịu tải trọng tĩnh và tải trọng động tối thiểu trên 11 tấn (chưa tính trọng lượng khuôn) để chống sụt lún và giảm chấn trong quá trình dập.
• Không gian lắp đặt: Trần nhà xưởng phải cao trên 4.5 mét (chiều cao máy đã là 3.8 mét) để thuận tiện cho việc cẩu lắp, bảo dưỡng xi lanh cân bằng và hệ thống phân phối khí phía trên đỉnh máy.
